الوصف

يُعد صمام الفراشة ويفر المزود بمشغل كهربائي من الحلول الصناعية المتطورة للتحكم الآلي في تدفق السوائل والغازات، حيث يعتمد على قرص دوّار يتم تشغيله بواسطة مشغل كهربائي لتحويل الطاقة الكهربائية إلى حركة دورانية دقيقة، مما يسمح بفتح وإغلاق الصمام أو التحكم في معدل التدفق بكفاءة عالية دون الحاجة إلى التشغيل اليدوي.

يتميز الصمام بتصميم Wafer الذي يُركّب بين الفلانشات مباشرة، مما يقلل من مساحة التركيب، ويسهّل عمليات الصيانة والاستبدال دون الحاجة إلى فك خط الأنابيب بالكامل. كما يوفر أداءً موثوقًا وعمرًا تشغيليًا طويلًا في مختلف التطبيقات الصناعية.

التطبيقات

يستخدم صمام الفراشة الكهربائي على نطاق واسع في العديد من الأنظمة الصناعية، منها:

* أنظمة التدفئة والتهوية وتكييف الهواء (HVAC).
* محطات معالجة وتنقية المياه.
* شبكات المياه والصرف الصناعي.
* الصناعات الكيميائية والبتروكيماوية.
* محطات توليد الطاقة.
* الصناعات الغذائية والدوائية.
* أنظمة مكافحة الحريق.
* تطبيقات الأتمتة والتحكم الصناعي.

المواصفات الفنية

* نوع الصمام: Butterfly Valve – Wafer Type.
* نوع التشغيل: مشغل كهربائي (Electric Actuator).
* جسم الصمام: حديد زهر مطيل (GGG40.3 Ductile Cast Iron).
* القرص: ستانلس ستيل AISI 304.
* العمود: ستانلس ستيل SS416.
* مادة مانع التسرب: EPDM.
* نطاق درجة الحرارة: من -10°C إلى +110°C.
* طريقة التركيب: بين الفلانشات (Wafer).
* أنظمة التحكم: تشغيل/إيقاف (On/Off) أو تحكم تناسبي (Modulating).

المزايا

* تشغيل أوتوماتيكي سريع ودقيق.
* تصميم مدمج يوفر المساحة وسهولة التركيب.
* مقاومة ممتازة للتآكل والصدأ.
* إحكام غلق عالي بفضل مقعد EPDM.
* صيانة سهلة وتكاليف تشغيل منخفضة.
* إمكانية الدمج مع أنظمة التحكم والأتمتة مثل SCADA وPLC.
* يدعم التحكم التناسبي للتحكم الدقيق في معدل التدفق.
* مناسب لمختلف التطبيقات الصناعية وشبكات المياه والسوائل.

آلية التشغيل

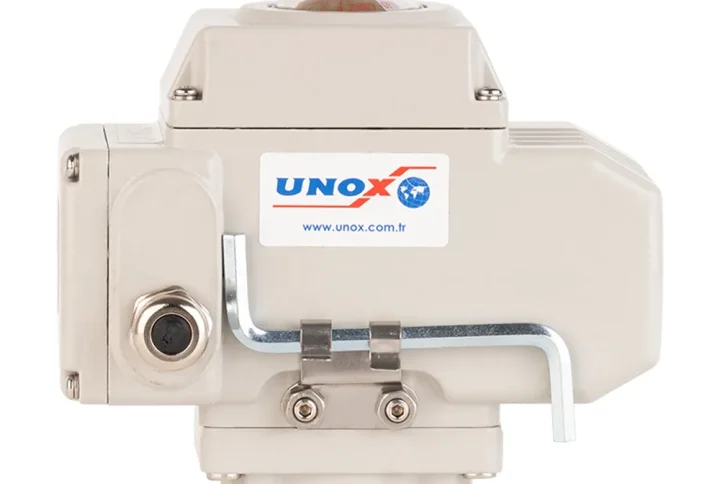

يقوم المشغل الكهربائي بتدوير عمود الصمام بزاوية 90° لتحريك قرص الفراشة، مما يسمح بفتح أو غلق الصمام بالكامل أو التحكم في موضعه حسب إشارة التحكم. ويمكن تزويده بمؤشرات موضع ومفاتيح حدية (Limit Switches) ووحدات تغذية راجعة لمراقبة حالة الصمام ضمن أنظمة التحكم المركزية، مما يضمن دقة التشغيل وسهولة المراقبة عن بُعد
